Топливная ячейка Мейера

Перейти вниз

Топливная ячейка Мейера Empty Топливная ячейка Мейера

Сообщение  ИМХО9000 Пт Фев 11, 2011 2:05 am

Ячейка С.Мейера имеет много общего с электролитической ячейкой, за исключением того, что она работает при высоком потенциале и низком токе лучше, чем другие методы.
Топливная ячейка Мейера Index110
Конструкция:
Электроды сделаны из параллельных пластин нержавеющей стали, образующие либо плоскую, либо концентрическую конструкцию. Выход газа зависит обратно пропорционально расстоянию между ними; предлагаемое патентом расстояние 1.5 мм дает хороший результат.
Значительные отличия заключаются в питании ячейки. Мейер использует внешнюю индуктивность, которая образует колебательный контур с емкостью ячейки, - чистая вода, по-видимому, обладает диэлектрической проницаемостью около 5, - чтобы создать параллельную резонансную схему.
Она возбуждается мощным импульсным генератором, который вместе с емкостью ячейки и выпрямительным диодом составляет схему накачки. Высокая частота импульсов производит ступенчато поднимающийся потенциал на электродах ячейки до тех пор, пока не достигаеся точка, где молекула воды распадается и возникает кратковременный импульс тока.
Группа очевидцев независимых научных наблюдателей Великобритании свидетельствовала что американский изобретатель, Стенли Мейер, успешно разлагает обыкновенную водопроводную воду на составляющие элементы посредством комбинации высоковольтных импульсов, при среднем потреблении тока, измеряемого всего лишь миллиамперами.
Зафиксированный выход газа был достаточным, чтобы показать водородно-кислородное пламя, которое мгновенно плавило сталь.

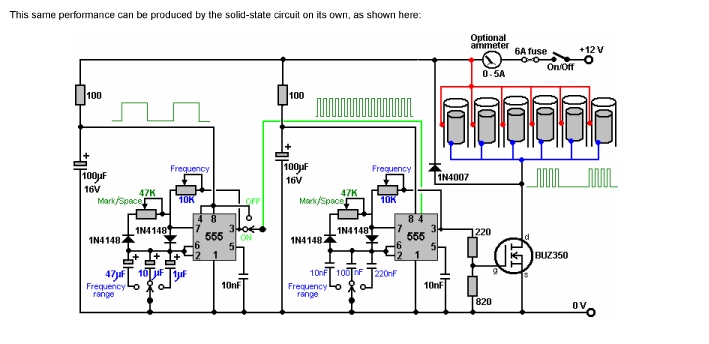

Топливная ячейка Мейера Index810
По сравнению с обычным сильноточным электролизом, очевидцы констатировали отсутствие какого-либо нагревания ячейки. Мейер отказался прокомментировать подробности, которые бы позволили ученым воспроизвести и оценить его "водяную ячейку". Однако, он представил достаточно детальное описание американскому Патентному Бюро, чтобы убедить их, что он может обосновать его заявку на изобретение.
Одна демонстрационная ячейка была снабжена двумя параллельными электродами возбуждения. После наполнения водопроводной водой, электроды генерировали газ при очень низких уровнях тока - не больше, чем десятые доли ампера, и даже миллиамперы, как заявляет Мейер, - выход газа увеличивался, когда электроды сдвигались более близко, и уменьшался, когда они отодвигались. Потенциал в импульсе достигал десятков тысяч вольт.
Вторая ячейка содержала 9 ячеек с двойными трубками из нержавеющей стали и производила намного больше газа. Была сделана серия фотографий, показывающая производство газа при милиамперном уровне. Когда напряжение было доведено до предельного, газ выходил в очень впечатляющем количестве.
"Мы обратили внимание, что вода вверху ячейки медленно стала окрашиваться от бледно-кремового до темно-коричневого цвета, мы почти уверены в влиянии хлора в сильно хлорированной водопроводной воде на трубки из нержавеющей стали, использованные для возбуждения".
Он продемонстрировал производство газа при уровнях миллиампер и киловольт.
"Самое замечательное наблюдение - это то, что WFC и все его металлические трубки остались совершенно холодные на ощупь, даже после более чем 20 минут работы. "Раскалывающий молекулы" механизм развивает исключительно мало тепла по сравнению с электролизом, где электролит нагревается быстро."

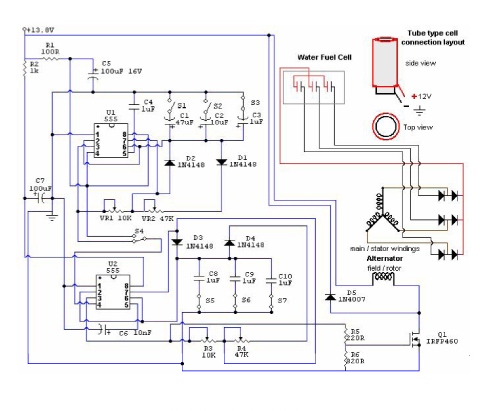

Топливная ячейка Мейера Index111
Результат позволяет рассмотреть эффективное и управляемое производство газа, которое быстро возникает, и безопасно в функционировании. Мы ясно увидели, как увеличение и уменьшение потенциала используется, чтобы управлять производством газа. Мы увидели, как поток газа прекращался и начинался вновь, соответственно когда напряжение на входе было выключено и вновь включено."
"После часов обсуждения между собой, мы заключили, что Стенли Мейер явился, чтобы изобрести совершенно новый метод для разложения воды, которая обнаруживала некоторые черты классического электролиза. Это подтверждается тем, что его устройства, реально работающие, взятые из его коллекции, удостоверены американскими патентами на разные части WFC системы. Так как они были представлены под Секцией 101 Патентным Бюро США, аппаратура, включенная в патентах, проверена экспериментально экспертами американского Патентного Бюро, их вторыми экспертами и все заявления были установлены." "Основной WFC подвергался трехлетнему испытанию. Это подняло предоставленные патенты до уровня независимого, критического, научного и инженерного подтверждения того, что устройства фактически работают, как описано." Практическая демонстрация ячейки Мейер'а является существенно более убедительной, чем псевдонаучный жаргон, который использован для объяснения. Изобретатель лично говорил об искажении и поляризации молекулы воды, приводящему к самостоятельному разрыву связи под действием градиента электрического поля, резонанса в пределах молекулы, который усиливает эффект.Не считая обильного выделения кислорода и водорода и минимального нагревания ячейки, очевидцы также сообщают, что вода в внутри ячейки исчезает быстро, переходя в ее составные части в виде аэрозоли из огромного количества крошечных пузырей, покрывающих поверхность ячейки. Мейер заявил, что у него работает конвертер водородно-кислородной смеси в течение последних 4 лет, использующий цепочку из 6 цилиндрических ячеек. Он также заявил, что фотонное стимулирование пространства реактора светом лазера посредством опто - волокна увеличивает производство газа.
Описание изобретения:
Это изобретение описывает топливную камеру и процесс, в котором молекулы воды разбиваются на водород и кислород, и другие, растворенные в воде газы. Здесь и далее используется термин "топливная ячейка", относящийся к данному изобретению, содержащему конденсаторную водяную камеру, которая, как будет объяснено далее, вырабатывает топливный газ в соответствии с описанным методом.
Итог: При классическом электролизе ток составлял 1-0,8А при напряжении 12В, при равной интенсивности выхода газа, применяя резонансный метод. При резонансном электролизе ток был 30-60мА, при питании устройства от источника 12В. Естественно генератор импульсов имеет регулировку скважности импульсов и частоты, а так же настройку частоты модуляции.Обычный электролиз воды требует тока, измеряемого в амперах, ячейка Мейера производит тот же эффект при миллиамперах. Более того, обыкновенная водопроводная вода требует добавления электролита, например, серной кислоты, для увеличения проводимости; ячейка Мейера действует при огромной производительности с чистой водой.
ИМХО9000
ИМХО9000
Admin

Сообщения : 83
Дата регистрации : 2011-02-11
Откуда : Украина Киев

https://imho-9000.forum2x2.com

Вернуться к началу Перейти вниз

Топливная ячейка Мейера Empty Техническая документация и инструкции к сборке

Сообщение  ИМХО9000 Пн Апр 04, 2011 8:58 pm

ИМХО9000
ИМХО9000
Admin

Сообщения : 83
Дата регистрации : 2011-02-11
Откуда : Украина Киев

https://imho-9000.forum2x2.com

Вернуться к началу Перейти вниз

Топливная ячейка Мейера Empty История и факты

Сообщение  ИМХО9000 Пн Апр 04, 2011 8:59 pm

Каждый Божий день мы платим за Нефть, уголь и газ. Чтобы у нас в квартире было тепло и светло, чтобы наши машины ездили по дорогам. Каждый Божий день через телевидение и радио нам внушается, что эффективных источников энергии на Свете больше нет!!! Это основная ложь, которая является нашим лозунгом жизни. Уже на сегодняшний день сделано огромное число открытий в сфере свободной энергии, вот только распространять такую информацию и тем более воплотить всячески мешают люди, которые каждый день кормят вас НЕФТЬЮ, ГАЗОМ и УГЛЕМ! Даже из обычной воды, которой на Земле больше чем суши, топливо 100 раз превосходящее бензин по всем параметром! А если взять открытия Великого ученого Н. Тесла, то энергию можно черпать прямо из окружающей среды!
Топливная ячейка Мейера Images11
Топливная ячейка Мейера
Стэнли Мейер утверждал, что в автомобиль оснащённый специальным устройством, можно использовать воду в качестве топлива вместо бензина. По словам Мейера устройство в основе которого лежит электролиз (электрическое разложение), должно разлагать обыкновенную воду на составляющие его элементы, водород и кислород. В отличие от обычного электролиза воды, электролиты в воду не добавлялись. Электрическая энергия подавалась на электроды импульсно. Также говорилось, что устройству требуется меньше энергии для генерирования гремучего газа, чем при простом электролизе. По мнению некоторых специалистов, если устройство работает как указано в патенте, то получается, что при выделении HHO нарушаются Первое начало термодинамики и Второе начало термодинамики.

Смерть
Стенли Мейер скоропостижно скончался 21 марта 1998, пообедав в ресторане. Вскрытие было сделано в округе Франклин, штат Огайо, следователь сделал вывод, что Мейер умер от аневризмы мозга, а сторонники теории заговора утверждают, что к его смерти были причастны нефтяные компании и правительство США, с целью уничтожения его устройств и технологий Мейер был отравлен.

ИМХО9000
ИМХО9000
Admin

Сообщения : 83
Дата регистрации : 2011-02-11
Откуда : Украина Киев

https://imho-9000.forum2x2.com

Вернуться к началу Перейти вниз

Топливная ячейка Мейера Empty Ещё одна статья (содержит дополнительную информацию)

Сообщение  ИМХО9000 Чт Апр 21, 2011 5:15 am

Ячейка
Мейера


Статья и перевод патента, но в патенте очень много воды, поэтому она
слегка "слита". Эту воду вы можете добыть из варианта на английском,
если приспичит.

Для безопасности рекомендуется строго следить, чтобы
вода покрывала электроды, иначе проскочившая искра воспламенит гремучий газ, и
если он рванет - мало не покажется!
Лучше с этой целью в верхней части
установки устроить датчик контроля уровня, автоматически отключающий питание
при понижении уровня воды. Также хорошей идеей будет использование обратного
гасителя пламени, который обычно представляет собой трубку, наполненную сухим
песком и расположенную вблизи горелки.

"Изобретатель из США Стэнли Мэйер разработал электрическую ячейку,
которая позволяет разделять обыкновенную водопроводную воду на водород и
кислород с гораздо меньшей затратой энергии, чем требуется при обычном
электролизе. Она производит гораздо больше водородо-кислородной смеси, чем при
простом электролизе.

Обычный электролиз воды требует большие токи, измеряемые в амперах, ячейка
Мэйер производит тот же эффект при милиамперах. Более того, обыкновенная
водопроводная вода требует добавления электролита, например, серной кислоты,
для увеличения проводимости - ячейка Мэйер напротив действует при огромной
производительности с чистой водой. Ячейки Мэйера остаётся холодной даже после
многих часов производства газа.

Электроды сделаны из параллельных пластин нержавеющей стали, образующие либо
плоскую, либо концентрическую конструкцию. Выход газа зависит обратно
пропорционально расстоянию между ними; предлагаемое патентом расстояние 1.5 мм
дает хороший результат.

Значительные отличия заключаются в питании ячейки. Мэйер использует внешнюю
индуктивность, которая образует колебательный контур с емкостью ячейки, -
чистая вода, по-видимому, обладает диэлектрической проницаемостью около 5, -
чтобы создать параллельную резонансную схему. Она возбуждается мощным
импульсным генератором, который вместе с емкостью ячейки и выпрямительным
диодом составляет схему накачки. Высокая частота импульсов производит
ступенчато поднимающийся потенциал на электродах ячейки до тех пор, пока не
достигается точка, где молекула воды распадается и возникает кратковременный
импульс тока. Схема измерения тока питания выявляет этот скачок и запирает
источник импульсов на несколько циклов, позволяя воде восстановиться.

Выход газа достаточный, чтобы поддерживать водородно-кислородное пламя,
которое мгновенно может плавить сталь.

Одна демонстрационная ячейка была снабжена двумя параллельными электродами
возбуждения. После наполнения водопроводной водой, электроды генерировали газ
при очень низких уровнях тока - не больше, чем десятые доли ампера, и даже
милиамперы, как заявляет Мэйер, - выход газа увеличивался, когда элекроды
сдвигались более близко, и уменьшался, когда они отодвигались. Потенциал в
импульсе достигал десятков тысяч вольт.

Вторая ячейка содержала 9 ячеек с двойными трубками из нержавеющей стали и
производила намного больше газа. Была сделана серия фотографий, показывающая
производство газа при милиамперном уровне. Когда напряжение было доведено до
предельного, газ выходил в очень впечатляющем количестве.

Практическая демонстрация ячейки Мэйер'а является существенно более
убедительной, чем псевдо-научный жаргон, который использован для объяснения.
Изобретатель лично говорил об искажении и поляризации молекулы воды,
приводящему к самостоятельному разрыву связи под действием градиента
электрического поля, резонанса в пределах молекулы, который усиливает эффект.

Не считая обильного выделения кислорода и водорода и минимального нагревания
ячейки, очевидцы также сообщают, что вода в внутри ячейки исчезает быстро,
переходя в ее составные части в виде аэрозоли из огромного количества крошечных
пузырей, покрывающих поверхность ячейки.

Мэйер заявил, что у него работает конвертер водородно-кислородной смеси в
течение последних 4 лет, использующий цепочку из 6 цилиндрических ячеек. Он
также заявил, что фотонное стимулирование пространства реактора светом лазера
посредством оптоволокна увеличивает производство газа.

Метод производства топливного газа (США Пат # 4.936,961)

Тема изобретения: Это изобретение описывает топливную камеру и процесс, в
котором молекулы воды разбиваются на водород и кислород, и другие, растворенные
в воде газы. Здесь и далее используется термин "топливная ячейка",
относящийся к данному изобретению, содержащему конденсаторную водяную камеру,
которая, как будет объяснено далее, вырабатывает топливный газ в соответствии с
описанным методом.

Кратко, изобретение представляет собой метод получения смеси водорода и
кислорода и других растворенных в воде газов. Процесс заключается в следующем:


·
(A) конденсатор, в котором вода заключена в
качестве диэлектрической жидкости между обкладками, включенный в
последовательную резонансную схему с дросселем;


·
(B) к конденсатору прикладывается пульсирующее
однополярное напряжение, в котором полярность никак не связана с
внешним заземлением, благодаря чему молекулы воды в конденсаторе
подвержены заряду той же полярности и молекулы растягиваются под действием
электрических полярных сил;


·
(C) подбирают частоту импульсов, поступающих на
конденсатор, соответствующую собственной частоте резонанса молекулы;


·
(D) продолжительное действие импульсов в режиме
резонанса приводит к тому, что уровень колебательной энергии молекул возрастает
с каждым импульсом;


·
(E) комбинация пульсирующего и постоянного
электрического поля приводит к тому, что в некоторый момент сила электрической
связи в молекуле ослабляется настолько, что сила внешнего электрического поля
превосходит энергию связи, и атомы кислорода и водорода освобождаются как
самостоятельные газы;


·
(F) сбор готовой к употреблению смеси кислорода,
водорода и других растворенных в воде газов в качестве топлива.


Топливная ячейка Мейера ?ui=2&ik=cb64503266&view=att&th=12f44c528f8b0b0f&attid=0
Рис.1. Состояние молекул воды: A - случайное; B - ориентация молекул вдоль
силовых линий поля;
C - поляризация молекулы; D - удлиннение молекулы; E - разрыв ковалентной
связи; F - освобождение газов.

Оптимальный выход газа достигается в резонансной схеме. Частота подбирается
равной резонансной частоте молекул. Для изготовления пластин конденсатора отдается
предпочтение нержавеющей стали марки T-304, которая не взаимодействует с водой,
кислородом и водородом. Начавшийся выход газа управляется уменьшением
эксплуатационных параметров. Поскольку резонансная частота фиксирована,
производительностью можно управлять с помощью изменения импульсного напряжения,
формы или количества импульсов.


Топливная ячейка Мейера ?ui=2&ik=cb64503266&view=att&th=12f44c528f8b0b0f&attid=0


Топливная ячейка Мейера ?ui=2&ik=cb64503266&view=att&th=12f44c528f8b0b0f&attid=0

Повышающая катушка намотана на обычном тороидальном ферритовом сердечнике
1.50 дюйма в диаметре и 0.25 дюйма толщиной. Первичная катушка содержит 200
витков 24 калибра, вторичная 600 витков 36 калибра. Диод типа 1N1198 служит для
выпрямления переменного напряжения. На первичную обмотку подаются импульсы
скважности 2. Трансформатор обеспечивает повышение напряжения в 5 раз, хотя
оптимальный коэффициент подбирается практическим путем. Дроссель содержит 100
витков калибра 24, в диаметре 1 дюйм.

В последовательности импульсов должен быть короткий перерыв. Через идеальный
конденсатор ток не течет. Рассматривая воду как идеальный конденсатор,
убеждаемся, что энергия не будет расходоваться на нагрев воды. Реальная вода
обладает некоторой остаточной проводимостью, обусловленной наличием примесей.
Лучше, если вода в ячейке будет химически чистой. Электролит к воде не
добавляется. В процессе электрического резонанса может быть достигнут любой
уровень потенциала. Как отмечалось выше, емкость зависит от диэлектрической
проницаемости воды и размеров конденсатора. В примере схемы два концентрических
цилиндра 4 дюймов длиной составляют конденсатор. Расстояние между поверхностями
цилиндров 0.0625 дюйма. Резонанс в схеме был достигнут при импульсе 26 вольт,
приложенном к первичной обмотке.


Топливная ячейка Мейера ?ui=2&ik=cb64503266&view=att&th=12f44c528f8b0b0f&attid=0

В любой резонансной схеме при достижении резонанса ток минимален, а выходное
напряжение максимально. Расчет резонансной частоты традиционный. Вторую
индуктивность подстраивают в зависимости от чистоты воды так, чтобы потенциал,
приложенный к воде, был постоянен. Расход воды контролируется любым подходящим
способом. Настройка аппарата несложна для квалифицированного специалиста.

Диод 1N1198 можно заменить на NTE5995 или ECG5994. Это импульсные диоды на
40 ампер 600 вольт (40 А - куда столько?!, похоже это была перестраховка во
время начальных экспериментов).

Нержавеющая сталь T304 великолепна, но но другие типы должны работать так
же. T304 просто более доступна. Внешняя трубка подгоняется под размер 3/4 дюйма
16 калибра (толщина стенки 0.06 дюйма), длиной 4 дюйма. Внутренняя трубка
диаметром 1/2 дюйма 18 калибра (стенка 0.049 дюйма, это приблизительный размер
для этой трубки, фактический калибр не может быть вычислен из патентной
документации, но этот размер должен работать), 4 дюйма длиной.

Вам потребуется присоединить два проводника к трубкам. Используйте для этого
нержавеющие стержни и бескислотный припой! Вы должны также предусмотреть, чтобы
трубки были разделены. Это можно сделать с помощью небольшого куска пластика.
Он не должен препятствовать свободному прохождению воды.

Не указано, должна ли быть вода внутри трубки. Думается, что она там есть,
но это совершенно не влияет на работу прибора. Патент не говорит, но некоторая
изоляция проводов не повредила бы (и, видимо, не должна быть опасной). Частота
не была напечатана, исходя из размера катушек и трансформатора, частота не
превышает 50 Khz. Не упирайтесь в этот факт, это всего лишь догадка. Генератор
не показан, только черный ящик. Не забудьте поделиться вашими результатами с другими!
Жадность - вот что мешает таким вещам увидеть свет и сделать мир немного лучше!

Наилучшие пожелания, Stefan Hartmann, c/o Workshop for
Decentral Energy Research email to: leo@zelator.in-berlin.de

Обнаружились еще несколько дополнительных схем:


Топливная ячейка Мейера ?ui=2&ik=cb64503266&view=att&th=12f44c528f8b0b0f&attid=0


Топливная ячейка Мейера ?ui=2&ik=cb64503266&view=att&th=12f44c528f8b0b0f&attid=0



Один из примеров изготовления реактора:


Топливная ячейка Мейера ?ui=2&ik=cb64503266&view=att&th=12f44c528f8b0b0f&attid=0Топливная ячейка Мейера ?ui=2&ik=cb64503266&view=att&th=12f44c528f8b0b0f&attid=0Топливная ячейка Мейера ?ui=2&ik=cb64503266&view=att&th=12f44c528f8b0b0f&attid=0
ИМХО9000
ИМХО9000
Admin

Сообщения : 83
Дата регистрации : 2011-02-11
Откуда : Украина Киев

https://imho-9000.forum2x2.com

Вернуться к началу Перейти вниз

Вернуться к началу



Права доступа к этому форуму:
Вы не можете отвечать на сообщения
